1 范圍

      本部分規定了設計和制造懸掛式、半懸掛式、牽引式和固定式纏膜機（包括打捆纏膜一體機）的安全要求和驗證方法。

      本部分給出了消除或降低機器使用過程中發生危險的方法及在正常使用和維護過程中可合理預見因操作者誤用發生危險的方法。此外，還規定了制造商應提供的安全操作信息的類型。

      注1：上述纏膜機的示例在附錄A中列出。

      注2：撿拾打捆機的規定由GB 10395.20給出。

      根據本部分規定設計和制造的機器，當本部分規定與GB10395.1-2009中所陳述規定不同時，本部分規定優先于GB 10395.1-2009的規定。

      本部分涉及了在預定使用和制造商可合理預見誤用情況下使用懸掛式、半懸掛式、牽引式和固定式纏膜機（包括打捆纏膜一體機）相關的所有重大危險、危險狀態和危險事件（參見第4章）。

      本部分不適用于下列機器：

      ——不可移動固定式纏膜機；

      ——管狀/軸向串聯纏膜機；

      ——成型室內僅沿草捆圓周方向進行捆包的機器；

      ——影響性能的控制系統安全部件；

      ——環境危險（噪聲除外）、道路安全及與動力傳動運動部件相關的危險；

      ——與專業服務人員進行維修或保養相關的危險。

      注3：本部分不包含與道路交通法規有關的具體規定。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 2893.1 圖形符號 安全色和安全標志 第1部分：安全標志和安全標記的設計原則(GB/T 2893.1-2013,ISO 3864-1:2011,MOD)

      GB/T 5226.1 機械電氣安全 機械電氣設備 第1部分：通用技術條件（GB/T 5226.1-2019，IEC 60204-1:2016,IDT)

      GB/T 9480 農林拖拉機和機械、草坪和園藝動力機械 使用說明書編寫規則（GB/T 9480-2001,eqv ISO 3600:1996)

      GB 10395.1-2009 農林機械 安全 第1部分：總則（ISO 4254-1：2008，MOD）

      GB/T 13306 標牌

      GB/T 15706-2012 機械安全 設計通則 風險評估與風險減?。↖SO 12100：2010，IDT）

      GB/T 16855.1 機械安全 控制系統安全相關部件 第1部分：設計通則（GB/T 16855.1-2018，ISO 13849-1:2015,IDT)

      GB/T 16855.2 機械安全 控制系統安全相關部件 第2部分：確認（GB/T 16855.2-2015，ISO 13849-2:2012,IDT)

      GB/T 21398 農林機械 電磁兼容性 試驗方法和驗收規則（GB/T 21398-2008，ISO 14982：1998,IDT)

      GB/T 23821-2009 機械安全 防止上下肢觸及危險區的安全距離（ISO 13857：2008，IDT）

      GB/T 25078.1 聲學 低噪聲機器和設備設計實施建議 第1部分：規劃（GB/T 25078.1-2010，ISO/TR 11688-1:1995,IDT)

      GB/T 25078.2 聲學 低噪聲機器和設備設計實施建議 第2部分：低噪聲設計的物理基礎(GB/T 25078.2-2010,ISO/TR 11688-2:1998,IDT)

3 術語和定義

      GB 10395.1-2009和GB/T 15706界定的以及下列術語和定義適用于本文件。

3.1

      纏膜機 bale wrapper

      將捆包用塑料薄膜進行纏繞包裹的機具。

3.2

      固定式纏膜機 stationary bale wrapper

      在固定位置、也可從一個地方轉移到另一個地方，將通過其他方式裝載過來的單個或多個捆包進行固定纏膜作業，且自帶動力源的纏膜機。

      注1：本部分不包括管狀軸向串聯纏膜機。

      注2：示例見圖A.4。

3.3

      不可移動固定式纏膜機 non-mobile fixed bale wrappers

      不能從一個地方移到另一個地方的固定式纏膜機。

3.4

      固定平臺 fixed platform

      機器部件，用于放置被纏膜捆包并將旋轉運動傳遞給捆包，使捆包隨卷軸或皮帶繞與地面平行的軸線旋轉的平臺。

      注：示例見圖1。

3.5

      旋轉平臺 rotating platform

      使捆包繞著與地面平行的軸線旋轉的同時，將另一個旋轉運動傳遞給捆包使其繞著與地面垂直的軸線旋轉的平臺。

      注：示例見圖2。

3.6

      自動裝載平臺 self-loading platform

      能直接從地面撿拾捆包并將捆包卸載到地面的裝置。

3.7

      拉伸系統 stretching system

      由包括薄膜輥子在內的多個輥子組成，根據不同圓周速度拉伸薄膜的系統。

3.8

      纏膜臂 wrapping arm

      包含拉伸系統，使拉伸系統圍繞捆包旋轉從而給捆包纏膜的裝置。

3.9

      裝載臂/系統 loading arm/system

      將捆包從地面撿起并裝載到工作平臺的系統。

3.10

      卸載系統 unloading system

      將纏完膜的捆包卸載到地面的裝置。

3.11

      自動模式 automatic mode

      機器正常操作模式之一，操作人員或機器本身啟動該模式后，在沒有操作人員干預的情況下，可實現重復或停止工作循環。

3.12

      工作循環 work cycle

      連續重復發生的，既可以回到起始點，也可以到達預定停止點的一系列工序。

3.13

      無線遙控裝置 wireless or cable-less remote control

      具有啟停自動循環、也可具有控制裝載或卸載功能開關的無線裝置。

3.14

      有線遙控裝置 wired or cabled remnote control

      通過電纜實現信號傳輸，集成帶有能夠?qū)崿F(xiàn)機器各項功能的手動開關和電氣控制元件的遙控裝置。

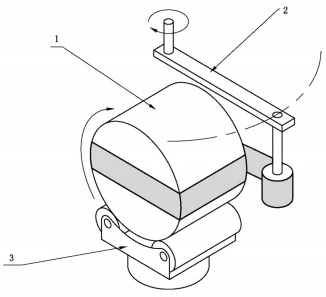

      說明：

      1——捆包：

      2——纏膜臂；

      3——固定平臺。

圖1 固定平臺及捆包和纏膜臂的旋轉
