1 范圍

      GB/T 18380的本部分規(guī)定了在火焰條件下，單根絕緣細電線電纜或細光纜火焰垂直蔓延試驗的設備。

      試驗方法及推薦性能要求的資料性附錄見GB/T 18380.22-2008。

2 規(guī)范性引用文件

      下列文件中的條款通過GB/T 18380的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

      GB/T 16499-1996 編制電氣安全標準的導則（eqv IEC Guide 104：1984）

      IEC 60695-4:1993 著火危險試驗 第4部分：著火試驗術語

3 術語和定義

      GB/T 18380的本部分使用下列術語和定義，這一定義取自 IEC 60695-4：1993。

3.1

      引燃源 ignition source

      引發(fā)燃燒的能源。

      ［IEC 60695-4：1993，定義2.76］

4 試驗裝置

4.1 試驗裝置的組成

      試驗裝置應由如下部分組成：

      a）一個金屬罩（4.2）；

      b）一個引燃源（4.3）；

      c）一個合適的試驗箱（4.4）。

4.2 金屬罩

      金屬罩的尺寸為高（1200±25）mm，寬（300±25）mm，深（450±25）mm，正面敞開，頂部和底部封閉。

4.3 引燃源

      引燃源應為符合圖2要求的丙烷噴燈。

      注：如果噴燈不完全符合圖2的要求，允許在噴燈上加一個連接套使噴口直徑達到8mm。

      燃燒氣應為純度超過95％的技術級丙烷，當噴燈處于垂直位置，空氣進口關閉的時候，噴燈產生光亮火焰。調整燃氣流量使光亮火焰的總長度為（125±25）mm（見圖3）。

4.4 試驗箱

      金屬罩和引燃源應被放置在一個合適的箱子里，試驗期間不通風，但可配備能除去燃燒時釋出有害氣體的裝置。試驗箱溫度應保持（23±10）℃。

      注1：如果要求所用的標準通風柜做到不通風，那么一定是配備了能單獨控制的排氣扇，并且處在“關閉”的情況。有些通風柜可能沒有配備這樣的裝置。

      注2：如果使用通風柜在不通風的情況下做試驗，推薦采取如下安全措施：

      a）關閉排氣扇，封閉出口；

      b）拉下通風柜的前門，留下足以操作噴燈到位的一條縫隙；

      c）確保操作人員的安全；

      d）試驗期間不要移動通風柜的門；

      e）試驗結束時，在打開門之前應充分排空通風柜。

尺寸單位為毫米

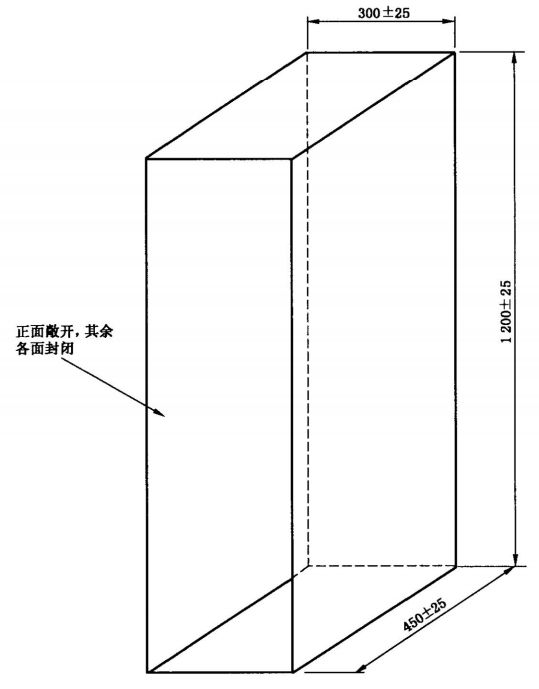

圖1 試驗設備-金屬罩

尺寸單位為毫米

      允差：±5％

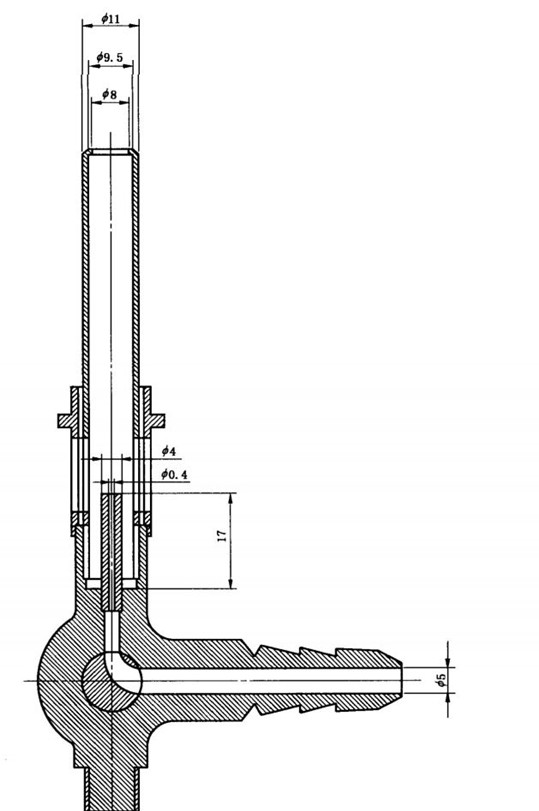

圖2 丙烷噴燈（擴散型火焰）
