1 范圍

      本標準規(guī)定了用熾熱棒法測定纖維增強塑料燃燒性能的試驗設備、試樣、試驗步驟、計算、試驗結果和試驗報告。

      本標準適用于評定纖維增強塑料在本標準規(guī)定條件下的燃燒性能，但不適用于評定實際使用條件下的著火危險性。

2 規(guī)范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1446-2005 纖維增強塑料性能試驗方法總則

3 原理

      本試驗方法是將試樣以規(guī)定的接觸力與恒定溫度下的熾熱棒相接觸，達到規(guī)定的接觸時間后，測定試樣的燃燒時間、燒蝕長度及質量變化。

4 試驗設備及儀器

4.1 通風系統(tǒng)

      試驗應在設有觀察窗的通風系統(tǒng)內進行。

4.2 熾熱棒試驗儀

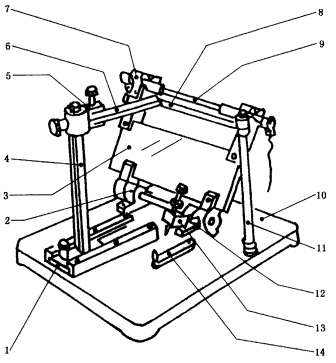

      熾熱棒試驗儀見圖1。

      1——滑動底板；

      2——軸承；

      3——絕緣支架：

      4——立柱；

      5——試樣夾；

      6——試樣；

      7——夾具；

      8——定位棒；

      9——熾熱棒；

      10——底板；

      11——定位棒立柱；

      12——止動螺釘；

      13——平衡重錘；

      14——墊片。

圖1 熾熱棒試驗儀

4.2.1 試樣夾

      安裝在一個垂直的、可移動的立柱上，以便固定試樣。

4.2.2 熾熱棒

      由碳化硅制成，直徑為8mm，有效長度為100mm。熾熱棒可用交流或直接電加熱，使其穩(wěn)定在（955±10）℃。此溫度可用純度為99.8％、厚度為0.06mm的銀箔（熔點955℃）來校準。

4.2.3 絕緣支架

      用陶瓷、石棉或其他耐熱絕緣材料制成，以固定熾熱棒。此支架安裝在底板上，可圍繞固定在兩個軸承上的水平軸旋轉，以便使熾熱棒可以離開或接觸試樣。

4.2.4 平衡重錘和止動螺釘

      平衡重錘應能使熾熱棒與試樣端面約有0.3N的接觸力。止動螺釘和墊片可使熾熱棒在試驗期間試樣燒掉5mm后即止動。

4.2.5 定位棒

      直徑8mm的金屬棒。在試驗前代替熾熱棒調整試樣位置。

4.3 秒表

      測量精度0.1s。

4.4 游標卡尺

      測量精度0.01mm。

4.5 分析天平

      感量0.1mg。

5 試樣

5.1 尺寸

      試樣長度為（120±0.5）mm，寬度為（10±0.2）mm，厚度為（4±0.5）mm。

      注：厚度為（2～10）mm的試樣也可進行試驗，但試驗結果只能在同樣厚度下進行比較。

5.2 制備

      應符合GB/T 1446-2005中4.1的規(guī)定。

5.3 數量及外觀檢查

      試樣數量為10根。將兩面分別標明A表面和B表面。外觀檢查應符合GB/T 1446-2005中4.2的規(guī)定。

5.4 狀態(tài)調節(jié)

      按GB/T 1446-2005中4.4的規(guī)定。

6 試驗步驟

6.1 試驗前測量試樣長度（L₀）并稱量（M₀）。長度準確至0.01mm，稱量準確至0.1mg。

6.2 試驗前先清理熾熱棒上的粘污物。10根試樣，取其中5根試樣A表面朝上，作為A組；另5根試樣B表面朝上，作為B組。將支架和熾熱棒向下傾斜，使定位棒轉至試驗時熾熱棒所處位置。將試樣水平地固定在試樣夾中，調整試樣夾和立柱使試樣的長軸線垂直于定位棒，試樣端面的中心線與定位棒接觸，然后定位棒轉回原位。

6.3 試驗過程中應關閉通風系統(tǒng)，不允許空氣對流。試驗結束后開啟通風機排除有毒煙氣。

6.4 加熱熾熱棒，使溫度恒定在（955±10）℃。轉動絕級支架使熾熱棒與試樣接觸，用秒表開始計時，至3min時，將熾熱棒轉離，并立即熄滅火焰。同時用另一秒表測定第一次火焰出現至火焰熄滅的燃燒時間（t），精確至1s。

6.5 熾熱棒與試樣接觸后觀察燃燒現象（包括是否陰燃，有無火焰，火焰及煙霧大小、顏色，燃燒后是否分層等）。

6.6 燃燒后測量試樣從固定端至燒蝕面間的最短距離（LR）-試樣最短未燒蝕長度并稱量（MR）。長度準確至0.01mm，稱量準確至0.1mg。燒蝕面包括完全或部分燃燒、碳化或分解區(qū)，不包括熔化煙熏和變色區(qū)。

7 計算

7.1 燃燒時間（t）以秒表示。

7.2 燒蝕長度按式（1）計算：

L=L₀ - L_R    ………………………………(1)

      式中：

      L——燒蝕長度，單位為毫米（mm）；

      L₀——試樣原始長度，單位為毫米（mm）；

      L_R——試樣最短未燒蝕長度，單位為毫米（mm）。

7.3 燒蝕質量損失率按式（2）計算：

W = (M₀ - M_R)/M₀×100 …………………(2)

      式中：

      W——燒蝕質量損失率，％；

      M₀——試樣原始質量，單位為克（g）；

      M_R——試樣燒蝕后質量，單位為克（g）。

8 試驗結果

      參照GB/T 1446-2005的規(guī)定分別計算燃燒時間、燒蝕長度和燒蝕質量損失率的算術平均值，取A、B兩組中的較大值。燒蝕長度和燒蝕質量損失率的數據均取三位有效數字。

9 試驗報告

      試驗報告應包括以下全部或部分內容：

      a）本標準編號；

      b）材料的鑒別特征：名稱、牌號、批號、成型工藝、試樣制備、生產單位等；

      c）試樣的樹脂含量和熱固性纖維增強塑料的樹脂固化度；

      d）試樣尺寸和狀態(tài)調節(jié)情況；

      e）平均燃燒時間（t，s）；

      f）平均燒蝕長度（L，mm）；

      g）平均燒蝕質量損失率（W，%）；

      h）燃燒現象；

      i）試驗日期和人員。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
