1 范圍

      本文件規定了致密定形耐火制品和定形隔熱耐火制品加熱永久線變化試驗方法的原理、設備、試樣、試驗步驟、結果計算及試驗報告。

      本文件適用于致密定形耐火制品和定形隔熱耐火制品加熱永久線變化的測定。

2 規范性引用文件

      下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 2997 致密定形耐火制品體積密度、顯氣孔率和真氣孔率試驗方法（GB/T 2997-2015，ISO 5017:2013,MOD)

      GB/T 7321 定形耐火制品試樣制備方法

      GB/T 8170 數值修約規則與極限數值的表示和判定

      GB/T 10325 定形耐火制品驗收抽樣檢驗規則（GB/T 10325-2012，ISO 5022：1979，NEQ）

      GB/T 16839.1 熱電偶 第1部分：電動勢規范和允差（GB/T 16839.1-2018，IEC 60584-1：2013，IDT)

      GB/T 18930 耐火材料術語（GB/T 18930-2020，ISO 836：2001，MOD）

3 術語和定義

      GB/T 18930界定的術語和定義適用于本文件。

4 原理

      將已測定長度或體積的長方體或圓柱體試樣，置于試驗爐內，按規定的加熱速率加熱到試驗溫度，并保持一定的時間，冷卻至室溫后，再次測量其長度或體積，并計算其加熱永久線變化率或體積變化率。

5 設備

5.1 加熱裝置

5.1.1 試驗爐

      滿足7.4.1～7.4.3的要求的電爐或其他類型的爐子，爐膛內裝樣區溫差不超過士10℃?？梢园匆?guī)定的速率（見7.4.2）加熱規定的試樣（見6.2），并在試驗溫度下保溫一定的時間。

5.1.2 熱電偶

      至少3支熱電偶，熱電偶應符合GB/T 16839.1的規定。

5.1.3 溫度記錄和顯示裝置

      與熱電偶配套使用，能連續控制、記錄和顯示爐內溫度。

5.2 長度測量裝置

5.2.1 長度測量儀（適用于致密定形制品）

      測量儀由機架、載樣臺和百分表組成（如圖1所示）。機架有一個上表面磨光的底座和垂直光滑的圓形立柱。百分表安裝在立柱上，可沿立柱上下滑動和圍繞立柱作圓周運動，精度為0.01mm。載樣臺安放在底座上，底面為磨光的平面，可以在底座表面上自由移動。載樣臺的上下面為正方形，上方固定有三個呈等邊三角形布置的等高的試樣支柱和兩個高于試樣支柱的定位銷，并在一個角上刻劃有對角線定位標志。載樣臺試樣支柱和定位銷的安裝位置見圖2。

      測量儀附帶有一個直徑50mm、高度60mm的測量校準塊。校準塊標稱尺寸精度為0.01mm，材質為不銹鋼或經淬火、防銹處理的高硬度鋼。

單位為毫米

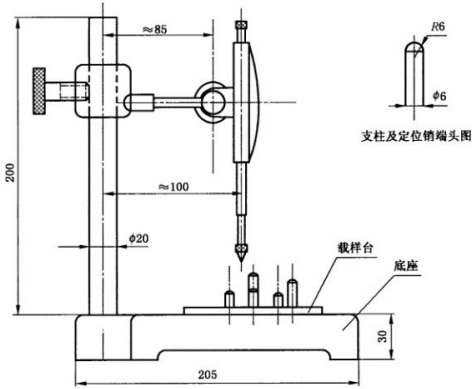

圖1 長度測量儀

單位為毫米

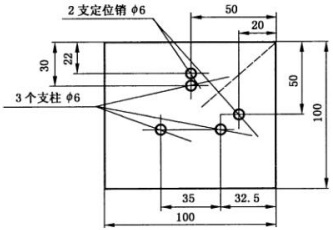

圖2 載樣臺

5.2.2 長度測量器具（適用于定形隔熱制品）

      能測量試樣相對面距離的游標卡尺、數字比較計或電子數字比較計，其精度應不低于0.1mm。

5.3 體積測量裝置

      GB/T 2997規定的設備，用于測量致密定形耐火制品試樣的總體積。

5.4 電熱鼓風干燥箱

      溫度控制能滿足110℃±5℃。

6 試樣

6.1 取樣

      按GB/T 10325進行，也可相關方協商確定取樣方案。

6.2 試樣的制備

6.2.1 致密定形耐火制品

      試樣制備按GB/T 7321規定進行，一般從每個樣品上制取1個試樣，從每個樣品上切取的試樣數量應相同。

      長方體試樣尺寸為50mm×50mm×（60±2）mm，圓柱體試樣尺寸為直徑50mm，高（60±2）mm。試樣的60mm尺寸應與磚的成型加壓方向一致。長方體50mm×50mm面或圓柱體的端面在試驗前要磨平并相互平行。當不能從磚上取得上述尺寸的試樣時，可按GB/T2997規定制取合適的試樣。

6.2.2 定形隔熱耐火制品

      從每個樣品上制取1個試樣，若樣品尺寸允許，也可多于1個。試樣尺寸：100mm×114mm×65mm或100mm×114mm×75mm。

      如果由于樣品尺寸限制，不能制取上述試樣時，應從樣品上切取長度為100mm的試樣，記錄其厚度和寬度。

      試樣相距100mm的2個面應是平面且互相平行。

7 試驗步驟

7.1 試樣干燥

      將試樣在電熱干燥箱中于110℃±5℃下烘干，需要采用7.2.2體積測量法的試樣應按GB/T 2997規定烘至恒重。

7.2 試樣測量

7.2.1 長度測量儀法（致密定形耐火制品）

      用校準塊校準長度測量裝置。按試樣的60mm尺寸為高向豎直放置在載樣臺上。對于長方體試樣，以一個帶標記的角對準載樣臺對角線標記，圓柱體試樣以兩條相互垂直的任一直徑對準載樣臺上的對角線，并作上標記以便試樣加熱后仍在同一位置進行測量。
