1 范圍

      本文件規(guī)定了耐火泥漿稠度試驗方法（錐入度法）的原理、儀器設備、取樣、試驗程序、結果計算和試驗報告。

      本文件適用于耐火泥漿稠度（錐入度法）的測定。

2 規(guī)范性引用文件

      下列文件中的內容通過文中的規(guī)范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 4513.2 不定形耐火材料 第2部分：取樣（GB/T 4513.2-2017，ISO 1927-2：2012，IDT）

      GB/T 8170 數值修約規(guī)則與極限數值的表示和判定

      GB/T 18930 耐火材料術語（GB/T 18930-2020，ISO 836：2001，MOD）

3 術語和定義

      GB/T 18930界定的以及下列術語和定義適用于本文件。

3.1

      耐火泥漿的稠度 consistency of refractory mortars

      耐火泥漿在應用狀態(tài)下的黏度。

4 原理

      用一個特定的圓錐體沉入試樣的深度來測定耐火泥漿的稠度。

5 儀器設備

5.1 錐入度儀

5.1.1 概述

      錐入度儀結構示意圖見圖1，由讀數儀表、測量桿、釋放按鈕、撞桿、圓錐體和試樣盒組成。

5.1.2 圓錐體和撞桿

      圓錐體和撞桿通過螺絲緊固在一起，總質量150g±0.25g。圓錐體的形狀尺寸如圖2所示，質量為100g±3g。錐尖為不銹鋼材質，其他部分為銅質或耐腐蝕鋼質。錐尖與錐體之間應緊密結合，接口處無錯臺。錐面應經拋磨處理，表面光滑。

5.1.3 試樣盒

      試樣盒為尺寸內徑100mm、深50mm的圓柱體盒子。

5.2 攪拌機

5.2.1 概述

      攪拌機由攪拌鍋與攪拌葉片組成，示意圖見圖3。攪拌鍋與攪拌葉片之間的間隙可以調整，通常為3mm±1mm。應定期檢查攪拌鍋和攪拌葉片之間的間隙，超過范圍時及時調整。

      攪拌鍋與攪拌葉片應是不與試驗材料反應的金屬材料。

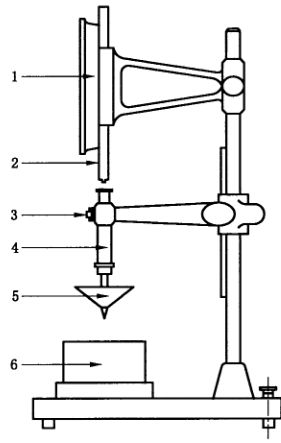

      標引序號說明：

      1——讀數儀表；

      2——測量桿；

      3——釋放按鈕；

      4——撞桿；

      5——圓錐體；

      6——試樣盒。

      注：啟動釋放按鈕時，撞桿和圓錐體下沉；松開釋放按鈕時撞桿和圓錐體被鎖緊在機架上。

圖1 錐入度儀結構示意圖

5.2.2 攪拌鍋

      在攪拌過程中，攪拌鍋安全地固定在攪拌機機架上。如圖3所示，攪拌鍋關于A軸對稱，根據所制樣品的數量多少選擇合適容器的鍋，宜為要攪拌試樣干體積的3～5倍。

5.2.3 攪拌葉片

      如圖3所示，攪拌葉片關于B軸對稱。攪拌葉片由轉速可控的電動機驅動，在繞自身軸（B軸）旋轉的同時，繞攪拌鍋的軸（A軸）作行星運動。兩個旋轉的方向應相反，并且兩個轉速之間的比率不應為整數。

5.3 天平

      最小分度值不大于1g。

5.4 量筒

      最小分度值不大于5mL。

5.5 溫度計

      最小分度值不大于1℃。

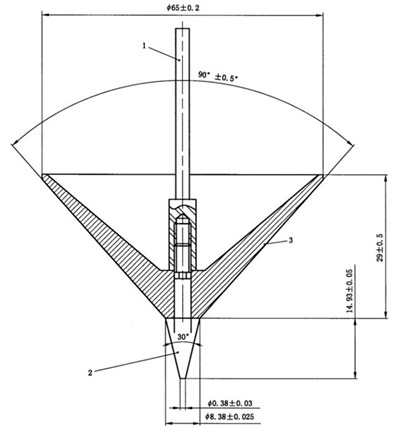

單位為毫米

      標引序號說明：

      1——用于連接撞桿的圓棒；

      2——錐尖；

      3——錐面。

圖2 錐入度儀圓錐體的形狀和尺寸

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
