国产麻豆精品久久久久久久久|亚洲国产日韩欧美成网在线观看|久久久国产99久久国产|久久久久久99国产精品免费

您好!歡迎光臨共立消防科技(廣東)有限公司,我們竭誠為您提供優(yōu)質(zhì)服務(wù)!

專注消防維保檢測

打造消防服務(wù)行業(yè)卓越品牌

消防檢測維保服務(wù)熱線:

15322445327

GB/T 39146-2020 耐火材料 抗熔融鋁合金侵蝕試驗方法

  • 發(fā)表時間:2022-11-28
  • 來源:共立消防
  • 人氣:

1 范圍

      本標(biāo)準(zhǔn)規(guī)定了耐火材料抗熔融鋁合金侵蝕試驗方法的原理、設(shè)備與材料、試樣及其制備、試驗步驟、結(jié)果分級及評價方法、試驗報告等內(nèi)容。

      本標(biāo)準(zhǔn)適用于耐火材料抗熔融鋁合金侵蝕性的測定。

2 規(guī)范性引用文件

      下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

      GB/T 4513.5 不定形耐火材料 第5部分:試樣制備和預(yù)處理

      GB/T 7321 定形耐火制品試樣制備方法

      GB/T 18930 耐火材料術(shù)語

      GB/T 20975.25 鋁及鋁合金化學(xué)分析方法 第25部分:電感耦合等離子體原子發(fā)射光譜法

3 術(shù)語和定義

      GB/T 18930界定的以及下列術(shù)語和定義適用于本文件。

3.1

      抗熔融鋁合金侵蝕性 corrosion resistance to molten aluminum alloy

      耐火材料在高溫下抵抗熔融鋁合金侵蝕和滲透的能力。

3.2

      侵蝕面 corroded surface

      試樣與熔融鋁合金發(fā)生反應(yīng),導(dǎo)致試樣剖面侵蝕、變形和破壞的部分,見圖1。

3.3

      滲透面 penetrated surface

      試樣與熔融鋁合金發(fā)生反應(yīng),導(dǎo)致試樣剖面出現(xiàn)明顯的被熔融鋁合金浸潤(含侵蝕)的斑痕部分。見圖1。

3.4

      原始面 original surface

      與熔融鋁合金直接接觸的弧面坩堝試樣內(nèi)表面。見圖1。

單位為毫米

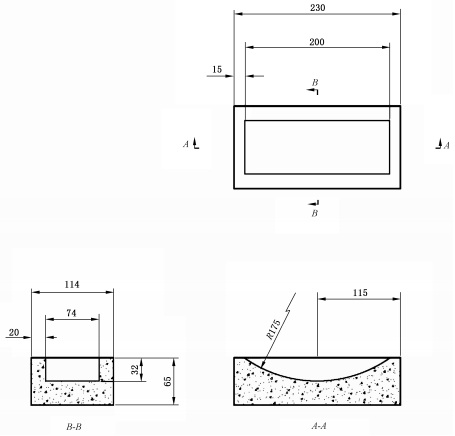

a) 試樣形狀與尺寸

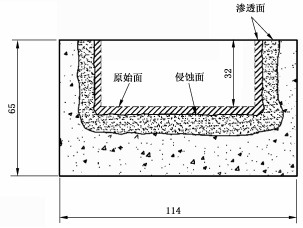

b)圖a)中B-B剖視圖

圖1 抗熔融鋁合金侵蝕試樣形狀、尺寸及剖面示意圖

3.5

      侵蝕深度 corroded depth

      以原始面為起點,試樣剖面被侵蝕的深度。

3.6

      滲透深度 penetrated depth

      以原始面為起點,試樣剖面被滲透(含侵蝕)的深度。

4 原理

      用耐火材料制成的弧面坩堝試樣盛裝熔融鋁合金,在高溫下保溫一定時間,熔融鋁合金向耐火材料內(nèi)滲透并發(fā)生反應(yīng)而對其產(chǎn)生侵蝕。試樣冷卻后將其沿寬度方向從中間切開,以熔融鋁合金對試樣的侵蝕情況、試樣裂紋和凸起數(shù)量、熔融鋁合金對試樣的粘附情況及熔融鋁合金試驗前后的成分變化來評價耐火材料抗熔融鋁合金侵蝕性能的優(yōu)劣。

5 設(shè)備與材料

5.1 游標(biāo)卡尺

      分度值0.02mm。

5.2 電熱干燥箱

      控溫精度±5℃。

5.3 侵蝕和滲透深度測量裝置

      測量裝置應(yīng)能精確測量試驗后試樣的侵蝕深度和滲透深度,并能提供試樣試驗前后的照片。建議采用裝有測量軟件的計算機、數(shù)碼相機或掃描儀等電子設(shè)備。

5.4 試驗爐

      應(yīng)能以5℃/min~10℃/min的升溫速率加熱,爐膛應(yīng)能容納至少一塊230mm×114mm×65mm標(biāo)準(zhǔn)磚,且爐膛溫差應(yīng)≤10℃,保溫期間,裝樣區(qū)溫度波動應(yīng)≤10℃。

5.5 鋁合金

      采用的鋁合金應(yīng)與試樣在使用條件下接觸的鋁合金成分相一致或由委托方提供。推薦采用如表1所示的7075鋁合金。

表1 7075鋁合金主要化學(xué)成分

元素

Si

Fe

Cu

Mn

Mg

Cr

Zn

Ti

IV

含量

%

0.40

0.50

1.2~2.0

0.30

2.1~2.9

0.18~0.28

5.1~6.1

0.20

余量

6 試樣及其制備

6.1 試樣的尺寸如圖1所示。對于230mm×114mm×65mm或者230mm×114mm×76mm的標(biāo)準(zhǔn)磚,用直徑350mm的金剛石磨輪磨出最大深度為32mm的圓弧型凹槽,即可制成如圖1所示的弧面坩堝試樣。其他大尺寸定形制品可按GB/T 7321確定試樣制取部位,先制取230mm×114mm×65mm或者230mm×114mm×76mm的標(biāo)準(zhǔn)磚,再制備成如圖1所示的弧面坩堝試樣。試樣尺寸偏差不得大于±2mm。測量并記錄圓弧型凹槽中心處的左側(cè)壁厚度、右側(cè)壁厚度與底部厚度,分別記為L1、R1與B1(見圖2)。



以上為標(biāo)準(zhǔn)部分內(nèi)容,如需看標(biāo)準(zhǔn)全文,請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。

推薦產(chǎn)品
  • IG541混合氣體滅火系統(tǒng) IG541混合氣體滅火系統(tǒng)
    IG541混合氣體滅火系統(tǒng):IG-541滅火系統(tǒng)采用的IG-541混合氣體滅火劑是由大氣層中的氮氣(N2)、氬氣(Ar)和二氧化碳(CO2)三種氣體分別以52%、40%、8%的比例混合而成的一種滅火劑
  • 二氧化碳氣體滅火系統(tǒng) 二氧化碳氣體滅火系統(tǒng)
    二氧化碳氣體滅火系統(tǒng):二氧化碳氣體滅火系統(tǒng)由瓶架、滅火劑瓶組、泄漏檢測裝置、容器閥、金屬軟管、單向閥(滅火劑管)、集流管、安全泄漏裝置、選擇閥、信號反饋裝置、滅火劑輸送管、噴嘴、驅(qū)動氣體瓶組、電磁驅(qū)動
  • 七氟丙烷滅火系統(tǒng) 七氟丙烷滅火系統(tǒng)
    七氟丙烷(HFC—227ea)滅火系統(tǒng)是一種高效能的滅火設(shè)備,其滅火劑HFC—ea是一種無色、無味、低毒性、絕緣性好、無二次污染的氣體,對大氣臭氧層的耗損潛能值(ODP)為零,是鹵代烷1211、130
  • 手提式干粉滅火器 手提式干粉滅火器
    手提式干粉滅火器適滅火時,可手提或肩扛滅火器快速奔赴火場,在距燃燒處5米左右,放下滅火器。如在室外,應(yīng)選擇在上風(fēng)方向噴射。使用的干粉滅火器若是外掛式儲壓式的,操作者應(yīng)一手緊握噴槍、另一手提起儲氣瓶上的
