1 范圍

      GB 21976的本部分規定了逃生梯的術語和定義、分類和型號、技術要求、試驗方法、檢驗規則以及標志、包裝、運輸和貯存。

      本部分適用于建筑火災發生時，供被困人員逃生使用的專用固定式逃生梯和懸掛式逃生梯。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 9969 工業產品使用說明書 總則

      GB/T 10125 人造氣氛腐蝕試驗 鹽霧試驗

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      固定式逃生梯 fixure escape ladder

      采用固定框架和傳動鏈踏板結構，建筑火災時依靠使用者自重使踏板垂直下降的逃生梯。

3.2

      懸掛式逃生梯 pensile escape ladder

      采用上端懸掛和邊索梯檔結構，建筑火災時供使用者徒手攀爬的逃生梯。

3.3

      踏板 tread

      固定式逃生梯供使用者腳踏的橫檔構件。

3.4

      傳動鏈 transmission chain

      固定式逃生梯兩側連接各級踏板的構件。

3.5

      梯檔 stirrup

      懸掛式逃生梯供使用者腳踏的橫檔構件。

3.6

      邊索 side rope

      懸掛式逃生梯兩側連接各級梯檔的構件。

3.7

      撐腳 brace

      使懸掛式逃生梯與墻體保持一定距離的支撐用構件

3.8

      梯寬 width of ladder

      逃生梯傳動鏈（或邊索）之間的內邊距。

3.9

      最大工作高度 maximum working height

      固定式逃生梯為可供逃生人員使用的最高位置的踏板至地面的垂直距離。懸掛式逃生梯為掛鉤頂端至梯身底部最后一級梯檔的垂直距離。

4 分類和型號

4.1 分類

      逃生梯按結構形式分為固定式逃生梯（以下簡稱固定梯）和懸掛式逃生梯（以下簡稱懸掛梯）。

4.2 型號

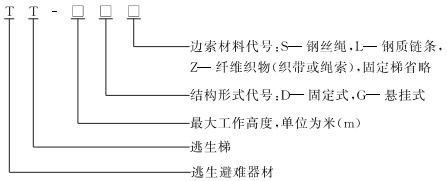

      逃生梯的型號由大類、小類、主參數、結構形式代號、邊索材料代號組成，其形式如下：

      示例：TT-40D：表示最大工作高度為40m的鋼質固定式逃生梯；TT-15GL：表示最大工作高度為15m、邊索為鋼質鏈條的懸掛式逃生梯。

5 技術要求

5.1 結構和外觀要求

5.1.1 逃生梯的金屬件應進行防腐蝕處理，無銹蝕、斑點、毛刺等缺陷。

5.1.2 逃生梯梯檔或踏板的踏腳面應進行防滑處理。

5.1.3 逃生梯的傳動鏈或邊索應結構一致、粗細均勻、無扭曲及磨損現象。

5.1.4 固定梯的兩側應設置防護欄，踏板上方應設置扶手。

5.1.5 固定梯的傳動系統應運轉靈活，傳動部件的外部應有防護措施。

5.1.6 固定梯的涂層應表面光潔、色澤均勻。

5.1.7 懸掛梯使用的鋼絲繩外表面應無磨損現象。

5.1.8 懸掛梯使用的鋼質鏈條各環間應轉動靈活，鏈環形狀應一致，鏈條應順直，無尖角或鋒利邊緣。

5.1.9 懸掛梯使用的織帶應加鎖邊線，末端應折縫且不留散絲；繩索繩頭應不留散絲，末端編花前應經燎燙處理，編花后不得進行燎燙處理，編花部分應加保護套。

5.2 固定梯

5.2.1 固定梯的基本參數應符合表1的規定。

表1

5.2.2 固定梯的踏板應能承受3倍于單塊踏板最大負荷的載荷，經強度試驗后，踏板不應出現斷裂或明顯變形現象。

5.2.3 固定梯的踏板和傳動鏈應能承受3倍于單塊踏板最大負荷的剪切載荷，經踏板對傳動鏈的剪切試驗后，踏板、傳動鏈以及兩者的連接處均不應出現斷裂或明顯變形現象。

5.2.4 固定梯的扶手應能承受1.5倍于單塊踏板最大負荷的載荷，經強度試驗后，扶手最大彎曲變形不應大于2mm。

5.2.5 固定梯的主軸應能承受整梯最大負荷與運轉部件總重量之和3倍的載荷，經強度試驗后，主軸不應出現斷裂或明顯變形現象。

5.2.6 固定梯的傳動鏈應能承受整梯最大負荷與運轉部件總重量之和3倍的載荷，經強度試驗后，傳動鏈不應出現斷裂或明顯變形現象。

5.2.7 固定梯的傳動鏈經耐腐蝕性能試驗后，應無起層、剝落或肉眼可見的點蝕凹坑。然后進行強度試驗，傳動鏈不應出現斷裂或明顯變形現象。

5.2.8 固定梯的踏板在整梯最小負荷、單塊踏板最大負荷以及整梯最大負荷狀態下的下降速度應為0.1m/s~0.4 m/s。

5.2.9 固定梯應設置應急制動機構。當踏板的下降速度大于0.5m/s時，應急制動機構應能自動停止固定梯的運行，且能通過手動操作將有負載的踏板緩慢安全降至地面。

5.2.10 固定梯經可靠性試驗后，不應出現卡阻或影響其正常運行的故障，踏板的下降速度仍應符合5.2.8的規定。

5.3 懸掛梯

5.3.1 懸掛梯的基本參數應符合表2的規定。

表2

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
